资源介绍
GeoMap是款主打地质制图的数字化绘图软件,支持平面制图、单井制图、剖面制图、等值追踪等功能,提供了48种地球投影变换,还有石油工业制图标准中的1000个专业符号和各类线型,并提供扩充的工具,非常适合石油勘探行业的地质探查人员制图使用。
软件特色
一、数字化制图---充分利用资源
1、图件转换工具提供CGM格式、AutoCAD明码文件(DXF格式)、GeoDraw图件(MBF格式)、MapGIS软件明码文件和工程文件、MapInfo明码文件(MIF格式)、双狐图件(DFD格式)和ArcInfo图件(SHP格式)到GeoMap3.6的转换功能。
2、从数据库或数据文件直接导入生成井位、地名、曲线、等值线、断层线、地震测线、地震工区、勘探区块等数据,自动生成所需要的图件要素。
3、支持井位、地名、岩性剖面、测井曲线Excel格式数据文件参与数字制图,并允许文字代替符号索引号码;且在数据生成井位的同时,允许生成相关的专题数据,如:油水气柱子、数据十字、饼状图。
4、利用数据库或数据文件直接生成测井曲线、地震剖面、综合柱状图、统计图、三角图等专业图元和点、线、面、文字等基本图元,如:利用SEG-Y数据生成地震剖面。
5、利用单、四层符号库,利用图像快速进行光栅数据的矢量化。
6、 通过图件转换工具,可将现在Geomap图件导出为CGM格式、Dxf格式(AutoCAD明码文件)、Mif格式(MapInfo明码文件)、Mapgis明码文件等其它矢量图件,便于实际工作需要。
二、标准化制图---积累、共享、升值图形资源
1、支持48种地球投影变换,适用于制作全球不同国家和地区及不同比例尺的图件

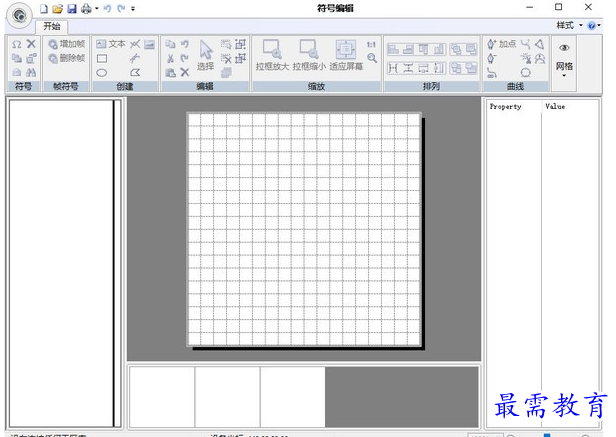

2、支持石油工业制图标准中的1000个专业符号,并提供扩充符号库的工具
3、支持石油工业制图标准中的各类线型,并提供扩充的工具
4、支持石油天然气工业制图标准中近300种标准颜色,并提供颜色表扩充功能
5、 提供图形资源管理、Web发布、地理信息和勘探开发信息可视化工具,提供与之配套的二次开发工具
6、支持从文本文件、Excel、数据库导入数据,实现数字成图
三、编辑和修饰---工作量最小化
1、新增文字图元支持各种字体显示效果,如:长字体、左斜字等,提供文字输入对话框便于文字图元的绘制,支持任意旋转,可灵活设置字间距和行间距。
2、支持符号图元的单色模式、彩色模式和设计模式三种显示效果,并支持符号笔宽系数调整与任意旋转,强调显示效果。
3、支持曲线、等值线、断层线、地震测线之间的相互转换,支持等值线高程值显示位置的直接拖拽调整,以及距离测量和长度测量。
4、支持图元同属性选择、图层移动,对图元可进行组合、拆分、顶对齐、水平等距、垂直等距、底对齐及顶底显示调整等操作。
5、支持图框、图例框、比例尺、方向标、刻度轴、断层线、等值线、测井曲线、地震剖面、地震测线、岩性剖面、统计图、三角图、数据十字、油水柱子等多种专业图元。
6、支持经纬度、大地坐标、三度带坐标及普通样式的图框绘制,并可在图框中插入符号和图片,美化图框表现。
四、组图---方便综合性图件制作
1、支持图层按坐标或自由叠合,可实现不同投影图件的组合;同时,导入且按坐标叠合的图层,具有依当前图幅自动剪裁的功能
2、支持单一图层的移动、等比例缩放
3、支持多格式图像、电子表格、Word文挡等OLE的嵌入、移动和缩放
4、支持位图、元文件直接插入至当前图件,并具有拖拽、移动、旋转功能
5、支持位图精确坐标位置的定位功能
