Protel DXP 2004绘制电位器PCB库元件实例(图文)

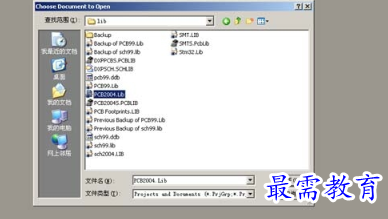

第一步，我们打开一个PCB元件库

第二步，点击Tools，再点New Component，创建一个新元件

这时会弹出一个元件制作向导，我们选Cancel，关闭向导，直接绘制元件

第三步，我们点菜单上的PLACE，再点PAD，放置一个焊盘，接着按一个健盘的TAB健，调出焊盘属性，把HOLE SIZE(孔径)设为1.2mm,X-SIZE和Y-SIZE（大小）设为2.5mm，再把Designator(元件脚位)设为１，再点下面的OK，开始放置焊盘
