用CAD绘制三维实体之机械零件练习题一

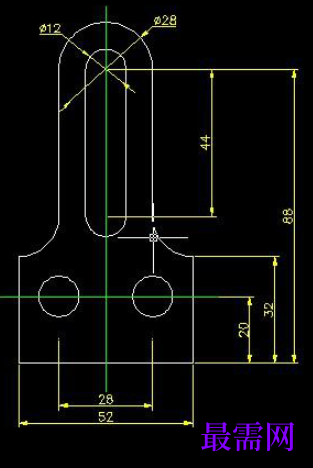

第一步：点击视图菜单里的三维视图，选俯视图，在俯视图中，绘制以下平面图（如图1）

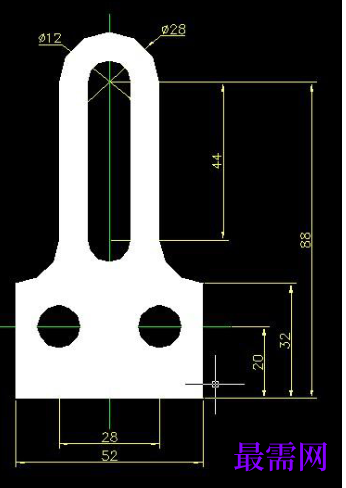

第二步：用REG面域命令，进行创建四个面，着色后的效果（如图2）

第三步：用SU差集命令，进行差集运算，用最大的面减去里面三个小的面，得出效果（如图3）

第四步：用EXT命令，进行实体拉伸，高度为10mm ，然后点视频菜单---三维视图----东北等轴测视图 （如图4）

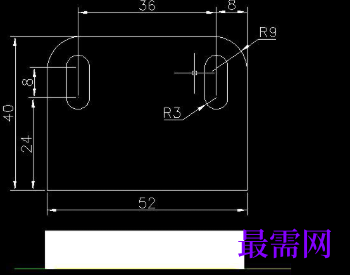

第五步：点击视图菜单----三维视图中的主视图，在主视图里绘制以下平面图（如图5）

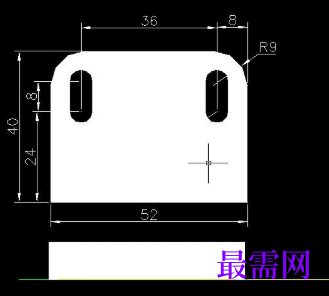

第六步：将绘好的平面图，进行面域，然后用SU差集命进行差集运算（如图6）

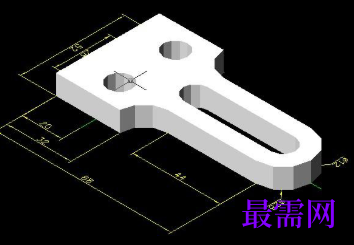

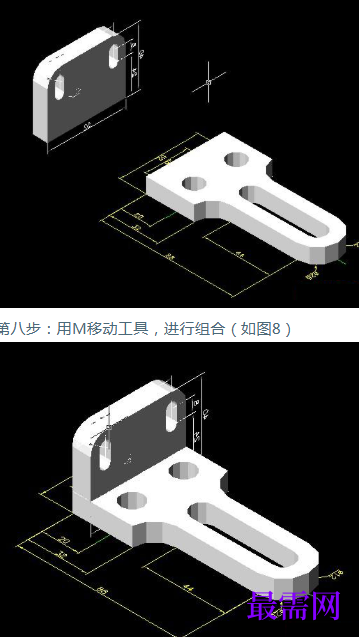

第七步：用EXT进行实体拉伸，高度为10mm 然后进入东北等轴测模式（如图7）

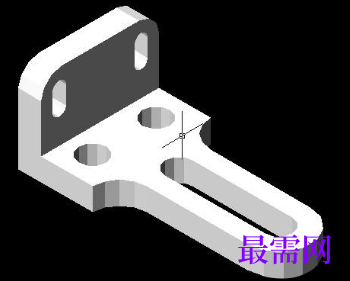

第九步：组合好后，用UNI将两个实体组合成一个实体，就大功告成了。
