cad形位公差怎么标注

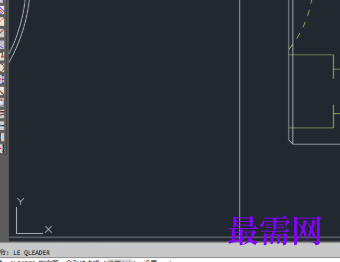

 1、打开CAD2017软件，在命令里面输入引线命令：QLEADER 再进入设置输入S命令。

2、进入设置后，其会弹出快速引线设置，在注释类型里设置公差，然后点确认。

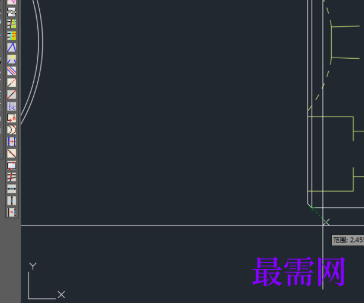

3、按绘图窗口给出的提示指定第一和第二点后，其会弹出。

4、进入形位公差设计界面如下;

5、根据图纸的要求或需要添加的形位公差进行设置;

6、设置完成后，点确认，刚输入的CAD形位公差就如图所示;
