Inventor 16. 部件约束（运动）

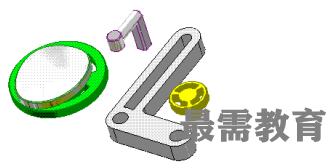

1.打开部件文件：凸轮机构.iam，得到如下的部件环境：

2.练习拖动配合：按住Alt键，拖动零件到所需的位置。系统会在拖动的过程中自动捕捉可以相互配合的元素。

3.在凸轮表面与连杆端部圆柱表面之间添加相切约束，注意凸轮表面是NURB曲面。

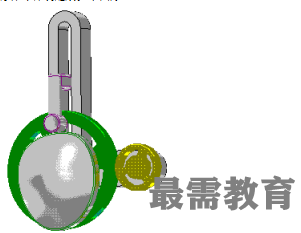

4.参照凸轮机构js.iam，将各零件装配成如下图形：

注意：应该在主动轮和凸轮之间添加转动类型的运动约束。

5.单击“添加装配约束”按钮，按下图对话框进行。

注意：当选中主动轮表面和凸轮绿色圆柱表面时，系统会自动计算二者之间的传动比。

6.约束完成后，驱动主动轮使之转动，观察连杆零件的运动。
