Inventor 17. 自适应部件装配

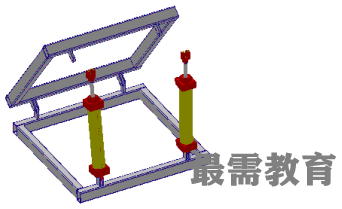

1.打开部件文件：zsy.iam：

2.我们可以很容易地将该部件直接约束为下图：

3.但是如果需要事先确定两个机架部件之间的角度，然后进行装配的话，系统会提示不能添加约束。

观察部件浏览器：

发现本部件是由四个子部件组成的。在添加装配约束的时候，系统将子部件作为一个整体来移动。如果设定了两个机架（zsy_frame.iam）之间的角度的话，连接子部件zsy_boom.iam的当前长度不一定刚好满足装配的需要。实际上，我们通常希望在装配zsy_boom.iam子部件的时候，其内部零部件的装配位置发生适当的调整，以便改变两端铰点的距离，满足上级部件的装配需要。

4.将两个机架（zsy_frame.iam）之间的角度约束为某个值，如70度。

5.在浏览器中，右键单击子部件zsy_boom.iam，从弹出菜单中选择“自适应”，使之显示为下图所示的状态：

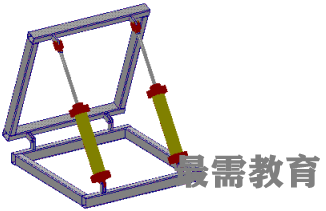

6.现在，添加轴线配合约束，使zsy_boom.iam连接两边的机架。zsy_boom.iam的装配长度发生变化，如下图：
