Inventor 应力分析基础--网格设置

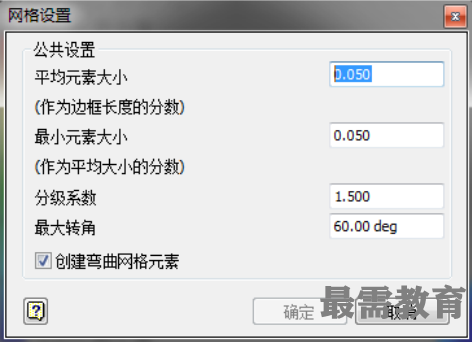

设置网格大小,网格均匀过渡及曲面网格。

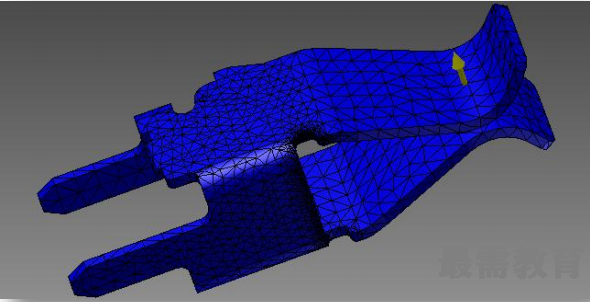

局部网格是对指定面与线的网格单元局部定义 ,局部网格控制是优化网格的重要工具。

网格划分原则

 对工况进行细致了解，再进行网格划分

 分析中每个零部件及特征均为必要

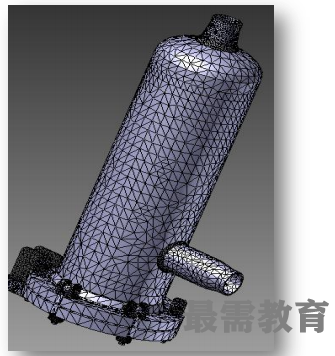

 默认划分网格-进行网格细化-局部网格划分

 应力集中部分需要进行网格的细化

注意：创建网格前首先了解受力情况，在零件应力分析中设置网格选项尤其重要，将默认网格划分作为参考进行网格优化。
