Inventor 应力分析基础--工况加载--添加约束

题目答案

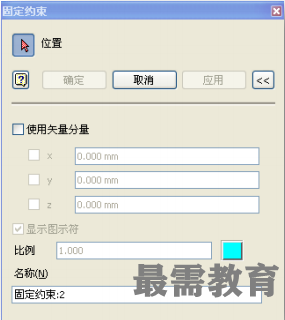

固定约束

将零件某部分固定,才能使零件添加载荷后发生应力和应变。

 工具面板中单击image.png

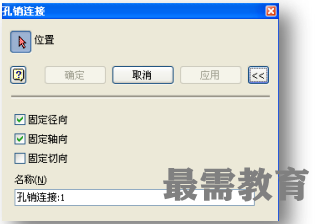

销约束

此约束只能添加到圆柱表面,限制圆柱体径向、轴向、切向的运动。  若不勾选“固定径向”圆柱体会变粗变细;若不勾选“固定轴向”,圆柱体会被拉长或压缩;若不勾选“固定切向”,圆柱体会沿切线方向扭转变形。

 工具面板中单击image.png

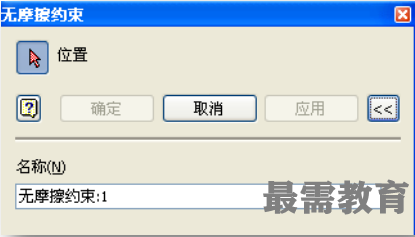

无摩擦约束

此约束应用于表面后,可使零件在表面的切线方向上自由变形,而在表面的法线方向上不会变形。  工具面板中单击image.png
