Inventor 应力分析基础--优化设计

优化设计：根据设计所追求的性能目标，建立目标函数，在满足给定的各种约束条件下，寻求最优的设计方案。

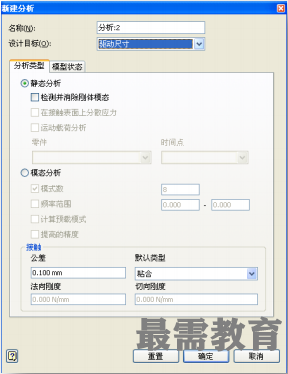

创建应力分析，设计目标选择“驱动驱动”。

列出优化模型参数，将列出参数设置为待优化目标。

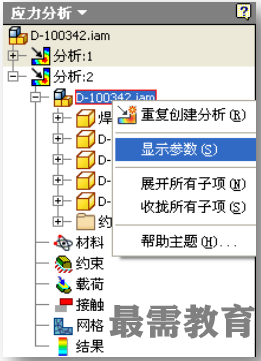

选中浏览器中分析模型，右键弹出菜单中选择显示参数。

勾选参数表中的待优化参数。

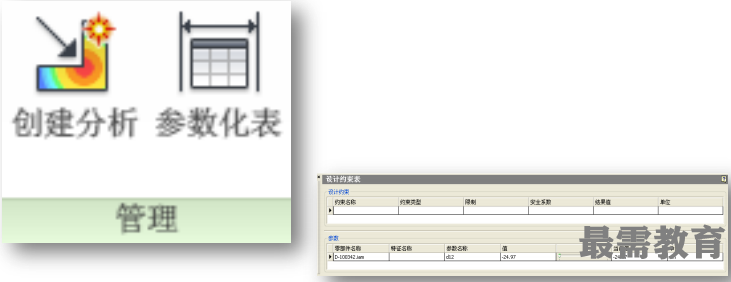

优化目标设置，分析过程中按照不同工况组合进行分析。点击“参数化表”工具，弹出设计约束表。

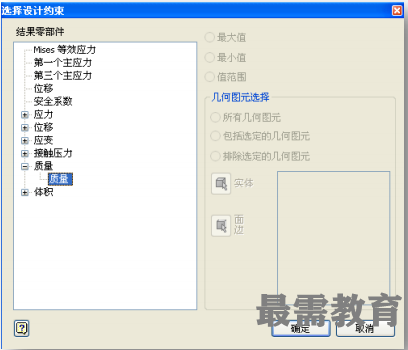

右键设计约束空表，点击添加设计约束，在弹出的“选择设计约束”中选择设计约束。

对选择的约束设置约束类型及阀值。

设计约束表中参数表中将列出模型优化参数，在“值”一栏中输入不同的设计值。

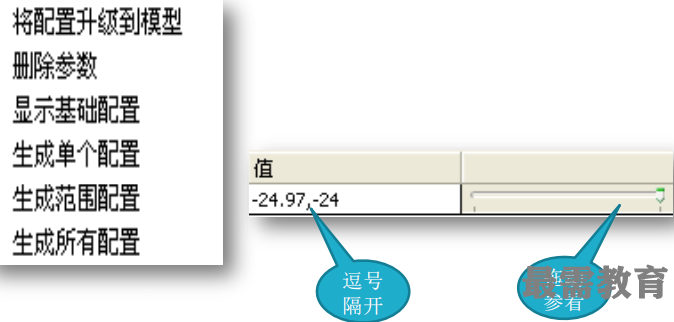

注意：不同的设计值之间需要用逗号隔开，完成输入后需要右键参数行选择生成所有配置，拖动标尺能够参看不同设计模型。

完成分析设置，在工具栏中单击 ，启动分析。

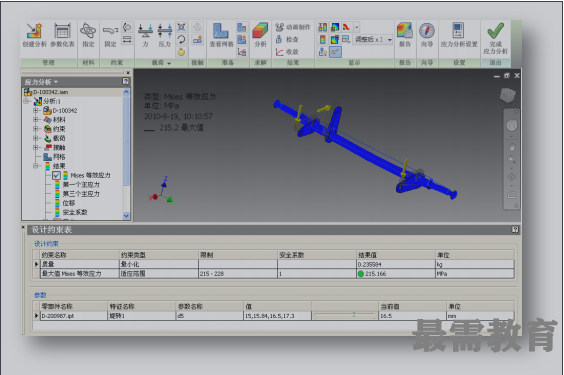

打开设计约束表，拖动标尺即可参看不同分析结果的对比。
