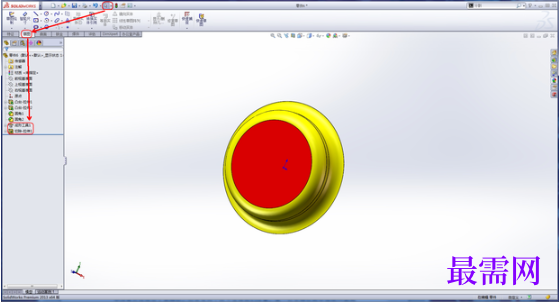

第三步:删除基体,保存到成型工具文件夹(用于添加到设计库)。在本例中需要借助基体生成圆角,一般情况下不需要基体即可生成成形工具(如下图):

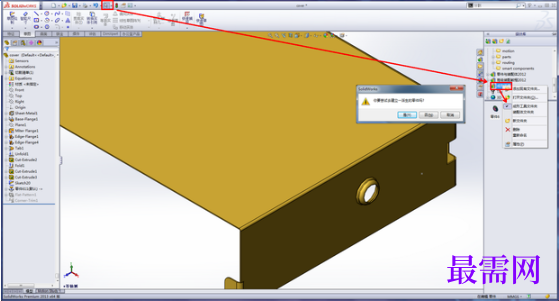

第四步:将成型工具添加到设计库:在将成形工具添加到设计库时,将此成形工具所在的文件夹设定为成型工具文件夹,如果不设定为成形工具文件夹,在使用成形工具时会提示你要尝试去建立一派生的零件吗?如果将成形工具文件保存成Form Tool(*.sldftp)成形工具格式,就不需要设定为成形工具文件夹。设计库中的成形工具只用于钣金零件。将成形工具从设计库拖动到您想修改形状的面上。(如下图):

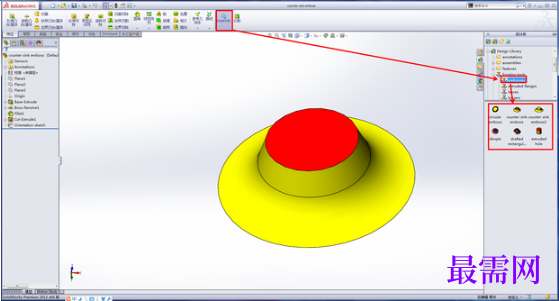

第五步:SolidWorks自带的设计库中包含一些已经制作好的成形工具,打开任意一个成形工具,从特征树上看与一般的零件没有明显区别,有两个地方需要注意,一是在特征树底部有个Orientation sketch的草图,另一个就是零件颜色,这虽是一个成形工具但在特征树中并没有成形工具,Orientation sketch草图和颜色正是关键,Orientation sketch草图是用于放置成形工具的草图。 当将成形工具插入到钣金零件中时,可以在方位草图中相对于现有几何体标注成形工具。而成形工具有需要移除的面,那就需要将要移除的面设定为红色(RGB255,0,0),添加成形工具到设计库的方法同上(如下图):

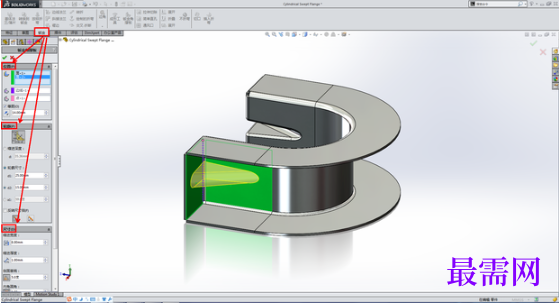

第六步:成形工具在钣金设计过程中是必不可少的,在SolidWorks2014之前成形工具是不能跨折弯创建的,在SolidWorks2014中增加了钣金角撑板功能,可使特定凹口贯穿整个折弯(如下图):
