如何用CAD画电路图?

题目答案

1、首先将CAD打开,然后在绘图里找到圆形命令,如图所示:

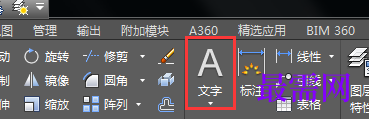

2、选择圆形命令之后我们在绘图区里绘制出一个圆形,然后再在菜单里找到文字选项,如图所示:




3、选择文字选项在刚刚绘制的圆形内输入我们需要的文字,这样一个电流表原件就画好了,如图所示:



4、再在菜单里找到矩形学习,如图所示:

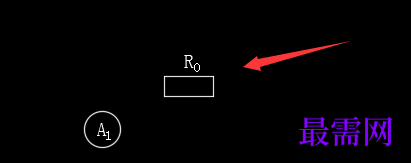

5、选择矩形选项在绘图区里画出一个矩形作为电阻,然后再选择文字输入电阻的名称,如图所示:

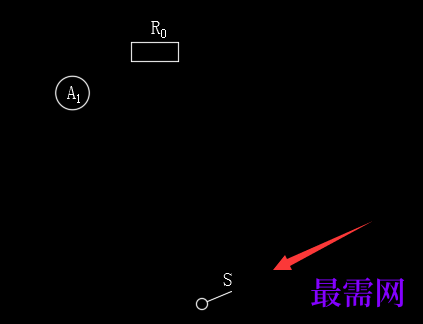

6、分别选择圆形和直线命令,我们在画出电路图中的开关,如图所示:


7、再选择直线命令,然后在画出电路图中的的电源符号,如图所示:

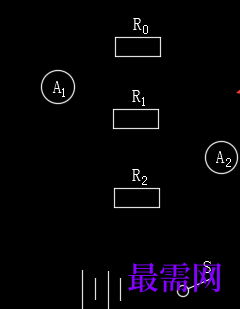

8、我们再按照以上的方法,再在电路图中画出其他的电阻及电流表符号,如图所示:

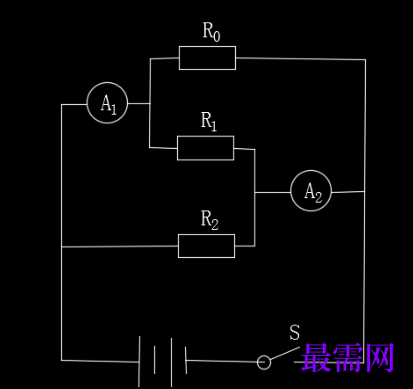

9、最后我们再选择直线命令,将各个元件及电源连接起来,这样我们的电路图就画好了,如图所示:
