solidworks怎么使用孔表工具?

题目答案

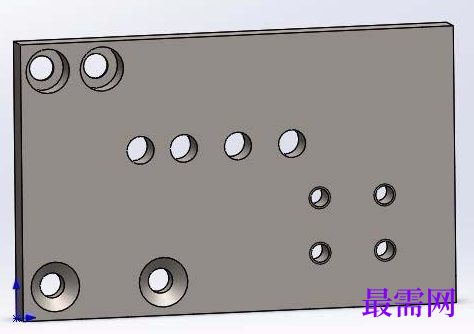

1、首先,绘制好三维图。选择从三维图出工程图,选择合适的图纸大小


2、注释中选择表格/孔表


3、分别选取x轴和y轴,也可以直接选择一个点作为原点。另外需要选择一个面.点击确认,则孔的位置是以原点为基准来表示的。

4、点击对号后,会出来一个表格,我们把表格放置在适当的位置

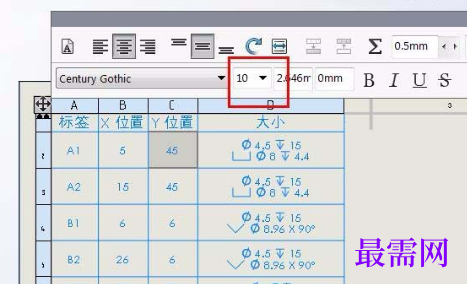

5、选择表格,调整表格的字体和大小


6、右击表格,选择组合相同大小,那么相同大小的孔就组合在了一起。最后的效果图如下图

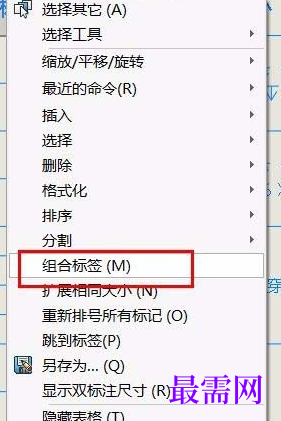

7、也可以组合相同的标签


8、在一开始自动生成的标号,排布计较乱,可以自己移动,也可以给标号带上箭头,进行表示
