AutoCAD2007怎么将工程图文件转PDF

AutoCAD 2007 是Autodesk公司推出的经典CAD设计软件，主要用于二维制图和三维建模。该版本新增了动态块（Dynamic Blocks）功能，允许用户创建可调节参数的智能图块，大幅提升了绘图效率。同时改进了3D建模工具，增强了可视化效果和渲染能力，适用于建筑、机械、电子等多个工程领域。作为早期版本，它以稳定性著称，但已停止更新支持，适合基础设计需求或在配置较低的电脑上运行

第一步

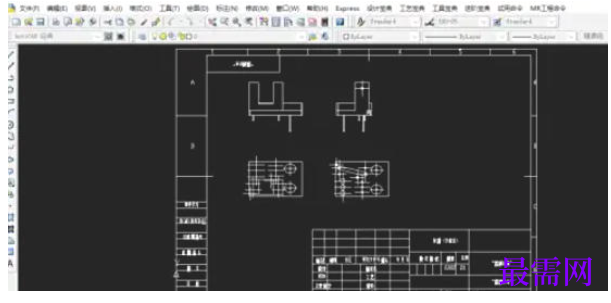

在AutoCAD2007里，通过“文件 - 打开”，找到并选中要转PDF的工程图文件，点击打开。也能直接双击电脑里的该文件来开启。

第二步

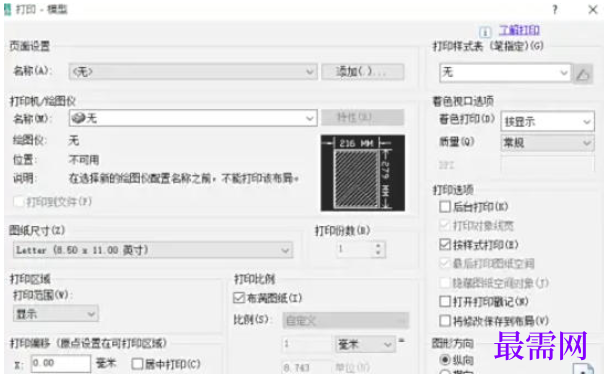

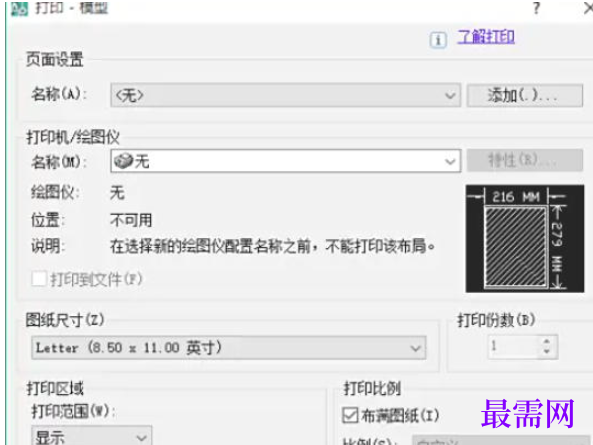

点击软件上方菜单栏“文件”，选“打印”，或按“Ctrl + P”快捷键，打开打印页面。

第三步

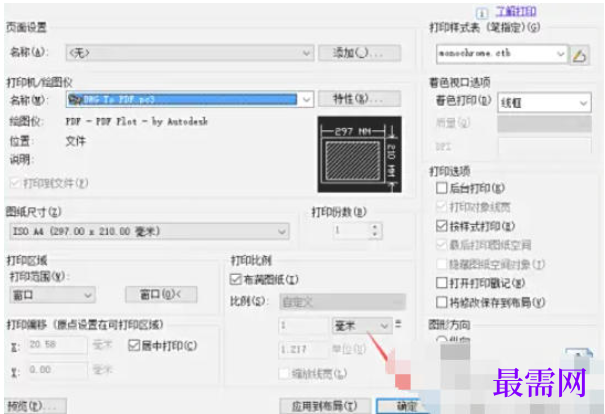

选打印机：在“打印机/绘图仪”里，挑能生成PDF的虚拟打印机，像“Adobe PDF”。

定样式：“打印样式表”选“monochrome.ctb”，让图形黑白输出。

选图纸：按需在“图纸尺寸”里选合适尺寸，如A4、A3。

第四步

框范围：选“打印范围”为“窗口”，在绘图区框选要打印的工程图部分。

调方向：在“图形方向”选“纵向”或“横向”。

第五步

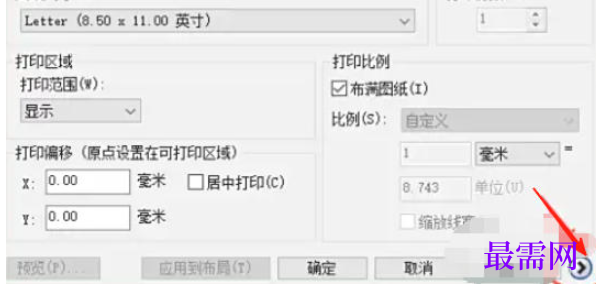

点击“预览”查看效果，有问题就返回修改参数，没问题就关闭预览。

第六步

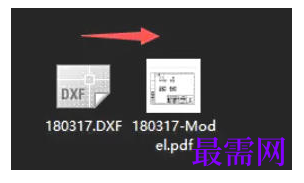

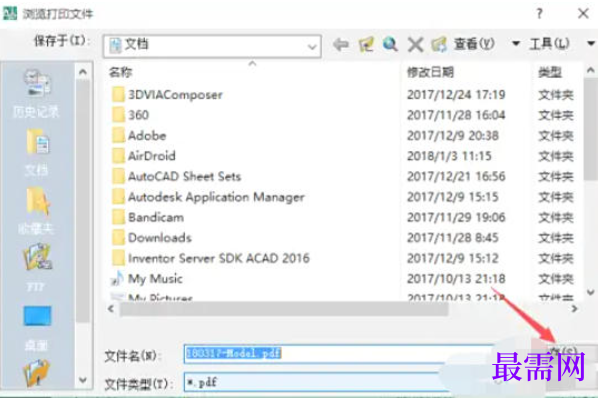

点击打印页面的“确定”，选保存位置，给PDF文件命名，再点“保存”就完成转换。
