AutoCAD2007怎么使用图形缩放

AutoCAD 2007 是 Autodesk 公司发布的经典计算机辅助设计软件，凭借其强大的二维绘图与三维建模能力，成为工程、建筑、制造等领域广泛使用的行业标准工具。该版本在继承前代功能的基础上，创新引入了 动态块 功能，支持用户通过参数和约束自定义灵活的图形元素，显著提升设计效率；同时优化了 三维建模环境，新增视觉样式、动态观察工具及材质库，使三维设计更直观、渲染效果更逼真。

第一步

打开 AutoCAD 2007 软件。

第二步

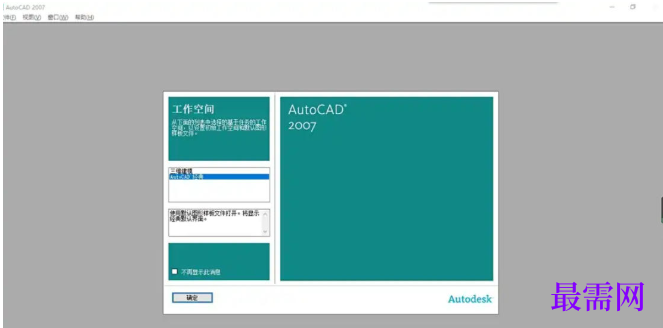

在顶部工具栏右侧，选择 “AutoCAD 经典” 工作空间（确保功能区显示传统工具栏）。

第三步

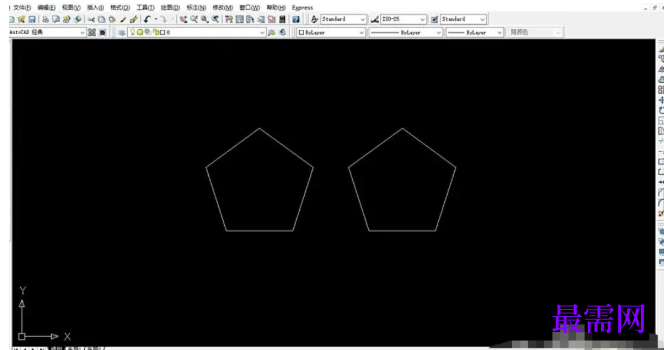

使用绘图工具（如直线、矩形、圆等）绘制 两个相同的图形（用于对比缩放效果）。

第四步

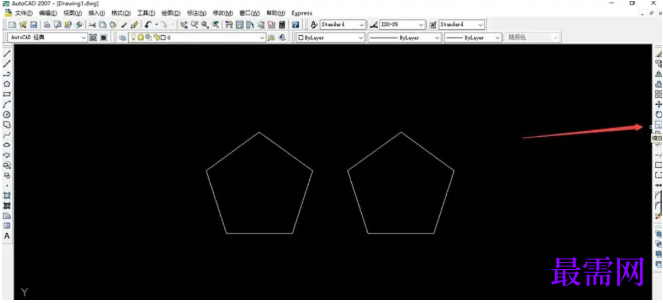

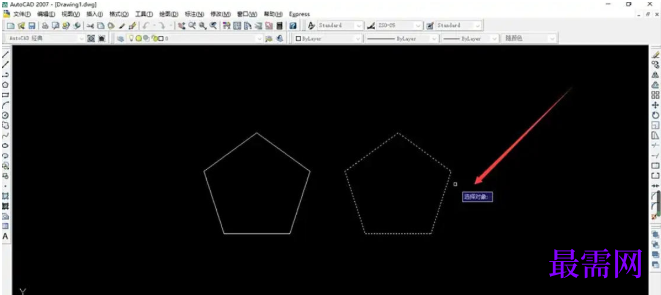

在右侧 “修改”工具栏 中，单击 “缩放” 按钮（图标为带箭头的矩形，或输入命令 SCALE 回车）。单击要缩放的图形，按空格或回车确认（若需选择多个图形，可框选或按住 Shift 逐个添加）。

第五步

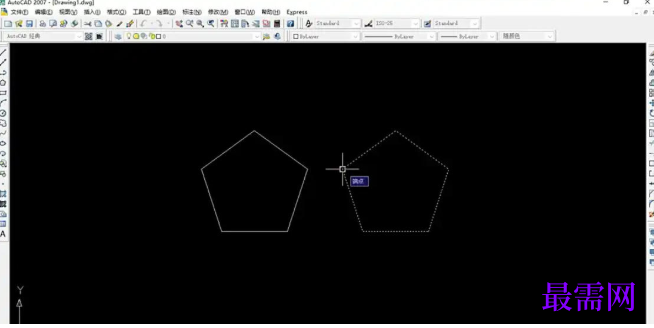

在图形上单击一点作为缩放中心（如正方形的中心点或角点）。

基点选择建议：

若需保持图形位置不变，选择几何中心。

若需围绕某点旋转缩放，选择该点作为基点。

第六步

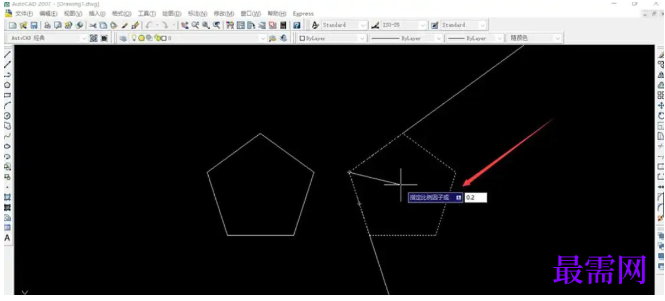

在命令行或动态输入框中输入 比例因子（数值）：

大于 1：图形放大（如输入 2，图形变为原来的 2 倍）。

介于 0 和 1 之间：图形缩小（如输入 0.5，图形缩小为一半）。

负值：图形镜像缩放（通常不常用）。

示例：输入 1.5 回车，图形放大 1.5 倍。

第七步

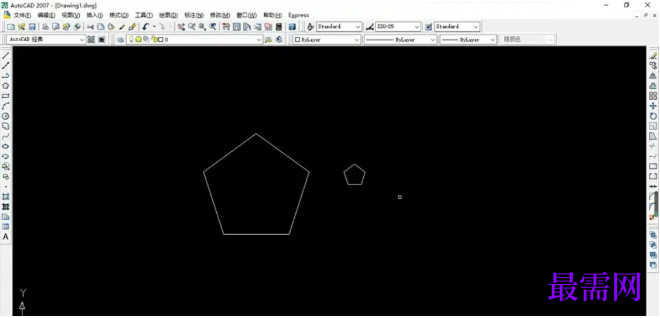

按回车或空格确认比例因子，图形即按设定缩放。与原始图形对比，观察尺寸变化（可开启 “对象捕捉” 辅助对齐对比）。
