AutoCAD2007怎么使用环形阵列

AutoCAD 2007 是由 Autodesk 公司推出的一款经典计算机辅助设计（CAD）软件，作为 AutoCAD 系列的重要版本，它在设计效率、图形处理及用户交互方面实现了显著提升。该版本引入了 三维动态观察、视觉样式 等创新功能，支持用户以更直观的方式创建和编辑三维模型，同时优化了二维绘图工具，如增强的尺寸标注、图层管理及块属性编辑功能，大幅提升了设计精度与效率。

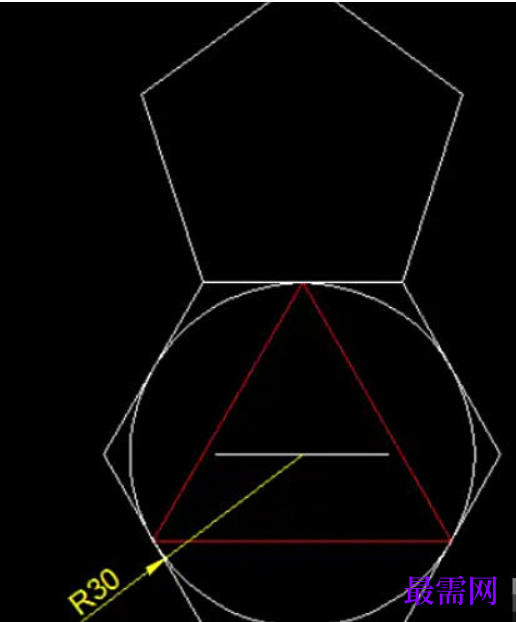

第一步

使用绘图工具（如多边形工具）绘制一个五边形（或其他需要阵列的图形）。

第二步

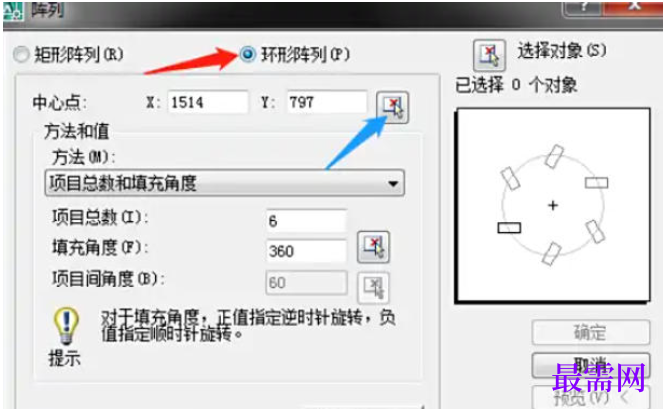

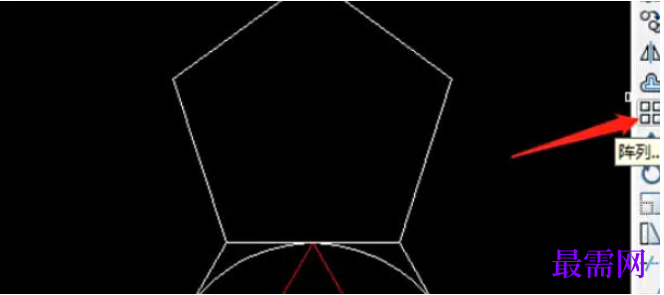

在右侧修改工具栏中，单击“阵列”按钮（或输入命令 ARRAY 回车）。在弹出的对话框中，选择“环形阵列”（Polar Array）。

第三步

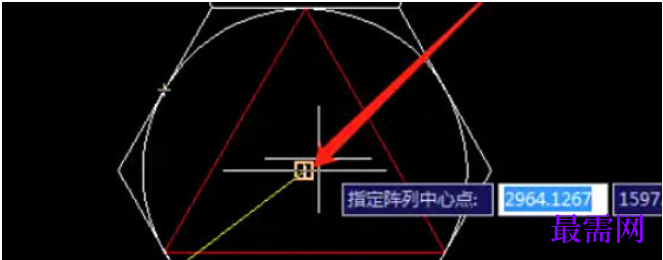

单击对话框中的“中心点”图标（或直接点击对话框外的绘图区）。对话框自动隐藏，此时在图形中单击选择阵列的中心点（例如五边形的中心或外部某点）。

第四步

指定中心点后，对话框自动弹出。

第五步

修改参数：

项目总数：改为 6（表示阵列6个副本）。

填充角度：默认 360 度（完整环形），可根据需要调整。

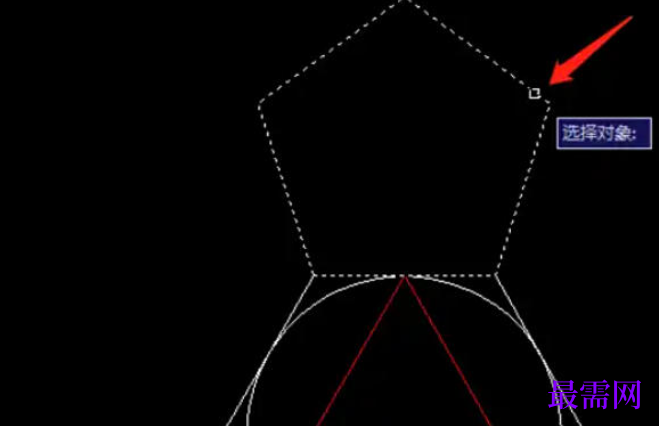

单击“选择对象”图标，返回绘图区选择五边形，按空格或回车确认。

第六步

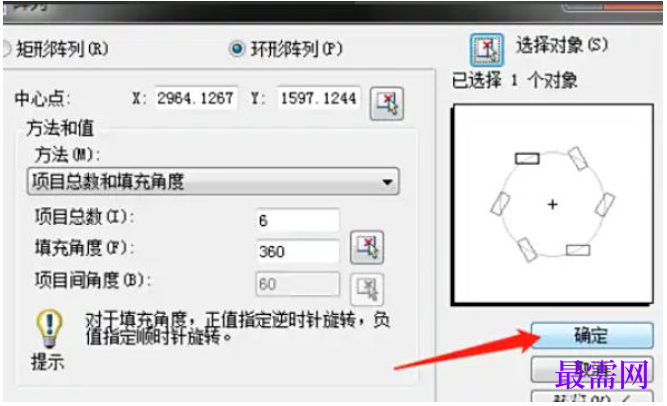

在对话框中单击“确定”，完成环形阵列。五边形将以中心点为基准，均匀分布6个副本。
