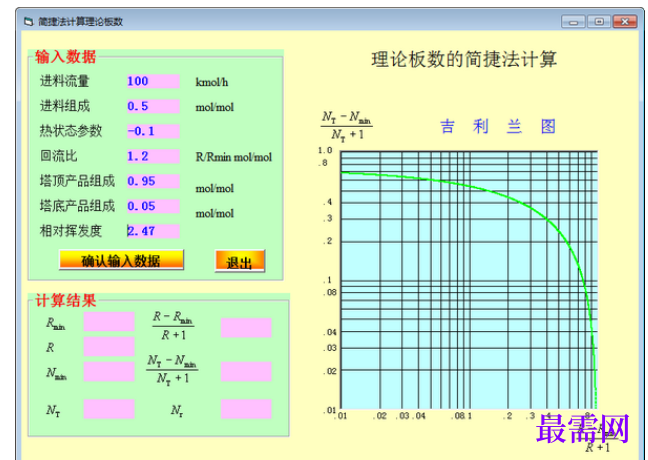

简洁法计算理论板数工具 免费版v1.0

简洁法计算理论板数工具是一款塔板数的计算工具，通过该软件的帮助即可快速的完成塔板的计算，给用户提供参考的结果。实际上要计算出塔板数的话是需要比较复杂的计算过程，而该工具则会帮助用户省略这些过程，非常简单即可获得结果。

软件介绍

Rmin与全回流，与此对应，回流比为Rmin时所需的理论板数为无穷多，全回流时所需的理论板数Nmin为最少，实际回流比R在Rmin与无穷大之间．理论板数N在Nmin与无穷多之间。

根据对物系的分离要求，用前述方法很容易计算出Rmin和Nmin，困难在于如何按照选定的回流比R，求算所需的理论塔板数N。通过对R，N，Rmin和Nmin之间关系的广泛研究，得出表示上述4个参数的相互关联图(图3.33)，此图称为吉利兰图。图中N与Nmin为不包括再沸器的理论板数。

应用吉利兰图可以简便地计算出精馏所需的理论板数，这种方法称为简捷法。它的另一个优点是也可以用于多组分精馏的计算。这种方法的误差较大，一般只能对所需理论板数作大致的估计，因为简便，所以在初步设计或进行粗略估算时常常使用。

简捷法求理论塔板数的步骤

1.根据物系性质及分离要求，求出Rmin，选择合适的R。

2.求出全回流下所需理论板数Nmin。对于接近理想体系的混合物，可以应用芬斯克方程计算。

3.应用吉利兰图，以（R - Rmin）/（R+1）为横坐标，由该图查得纵坐标（N - Nmin）/（N+2），即可求出所需理论板数N。
