StarUML 官方中文版v2.7.0

StarUML中文版是一种创建UML类图，是一种生成类图和其他类型的统一建模语言(UML)图表的工具，是一个开源项目之一发展快、灵活、可扩展性强(zj)。软件工程uml画图必备工具，这个版本是免安装的。方便快捷无需安装。StarUML中文版是一款开放源码的 UML 开发工具，可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、模块图、部署。需要的朋友千万不要错过哦！

软件特色

      可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。

      完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。

      多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

      语法检验：StarUML遵守UML的语法规则，不支持违反语法的动作。

      正反向工程：StarUML可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途，其一是旧有的源码反转成图之后，可以构建UML模型的方式继续将新的设计添加上去;另一项用途是想要解析源码时，可以通过反转的类图来理解，不再需要查看一行又一行的代码，这将节省大量的时间和精力。

      支持XMI：StarUML接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式，用以交换不同开发工具所生成的UML模型。

      导入Rose文件：StarUML可以读取Rational Rose生成的文件，让原先Rose的用户可以转而使用免费的StarUML。早期，Rational Rose是市场占有率最高的UML开发工具，同时也是相当昂贵的工具。由于Rational Rose非常闻名，后来让IBM给收购了。

      支持模式：支持23种GoF模式(Pattern)，以及3种EJB模式。GoF模式出自于Erich Gamma等4人合著的Design Patterns：Elements of Reusable Object-Oriented Software一书，其内列出了23种软件模式，可解决软件设计上的特定问题。StarUML也支持3种常用的EJB模式，分别为EntityEJB、MessageDrivenEJB、SessionEJB。

      StarUML也结合了模式和自动生成代码的功能，方便落实设计。

FAQ

      问：如何使用staruml画用例图?

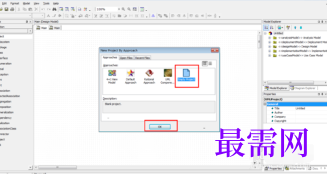

      答：打开StarUML软件，界面如下。选择“Empty Project”，单击OK。

      右键单击界面中的“Untitled”，选择"Add"》“Model”，命名为egg1。
