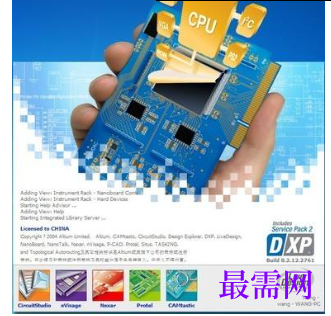

proteldxp2004(带中文补丁) 正式版

Protel DXP2004是目前国内最流行的通用EDA软件，它将电路原理图设计、pcb板图设计、电路仿真和PLD设计等多个实用工具组合起来构成EDA工作平台，是第1个将EDA软件设计成基于Windows的普及型产品。软件具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等，新增加了自动布线功能、引入了集成库的概念、支持更完美的3D功能，是目前网络上最流行的电路板设计软件。

特色功能

1、protel dxp2004引入了集成库的概念，这使您在原理图中选择的元器件就已经有了您需要的封装，Protel 2004附带了68,000多个元件的设计库，包括原理图FPGA设计的即调即用及预综合元件集成库，并且这些封装都能完全符合您的要求，当然如果您不满意，也可以修改这个元器件的封装为您所需，当然您还可以在PCB库编辑器制作您所需要的封装。

2、protel dxp2004 简体中文版共可进行74个板层设计，包含32层Signal(信号走线层)；16层Mechanical(机构层)；16层Internal Plane(内层电源层)；2层Solder Mask(防焊层)；2层Paste Mask(锡膏层)；2层Silkscreen(丝印层)；2层钻孔层（钻孔引导和钻孔冲压）；1层Keep Out (禁止层)；1层Multi-Layer (横跨所有的信号板层) 。

3、软件新增自动布线功能，采用了改进型Situs Topological Autorouting 布线规则。这种改进型的布线规则以及内部算法的优化都大大的提高了布线的成功率和准确率。

4、protel dxp2004中的高速电路规则也很实用，它能限制平行走线的长度，并可以实现高速电路中所要求的网络匹配长度的问题，这些都能让您设计高速电路也变的无比的容易。

5、用户还可以在设计规则中制定每个板层的走线规则，包括最短走线，水平，垂直等等。在使用过程中，只要布局适当，进行完全自动布线一次性成功率很高，而且布线完成后需要修改的地方也比较少，只是有几根走直角的线需要修改。
