晓奇液晶汉字取模软件 电脑版 v2.2.3.3

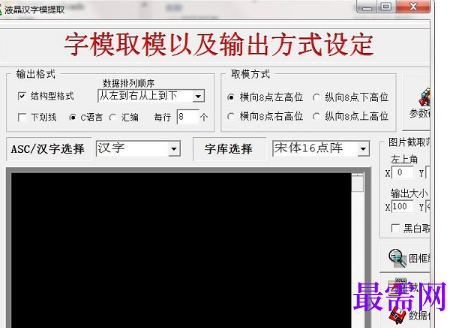

     晓奇液晶汉字取模软件电脑版一款很容易操作的LCD/LED点阵取模软件，该软件占用内存也很小。晓奇液晶汉字取模软件电脑版能够让用户完全不用关心字模部分，只管编写程序，编完以后用字模软件帮你自动生成一个.h文件加入到你的工程中就行了，软件可设置不同的取模方式，特殊液晶、普通液晶均可适用!

液晶显示汉字原理

      1602内部CGRAM用于自定义的字符点阵的存储，总共64字节。由上一步点阵提取可知，每一个字符由8个字节数据组成。所以64字节CGRAM存储器，能够存储8组自定义字符的点阵数组。

      按照CGRAM地址划分为 0-7为第一组，8-15为第二组，依次类推56-63为第8组数据。

      晓奇液晶汉字取模软件电脑版把自定义字符的数组按8个字节一组存储到CGRAM中。

      自定义字符存储到CGRAM的任意一组以后，每一个组(8个字节)也有一个显示编码。按顺序依次为00H-07H 。显示时，只要调用每一组的编码，即可以显示相应的字符。

      注：内部常用字符显示时，显示编码是从0x20开始的。0x00-0x0f是专门留给自定义字符显示的。0x00-0x07和0x08-0x0f内容是一样的。例如：调用0x01 位置和0x09位置，显示的内容是一样的。

使用说明

      1.提取以后的点阵码可以随意修改点阵数据，使用鼠标的左键为加一点，右键为擦除一点。

      修改完毕请按旁边的确认键将数据记录到点阵码中，否则您的修改将自动放弃。

      晓奇液晶汉字取模软件电脑版包中的文件ee.c作为一个简单例程供提取测试用
