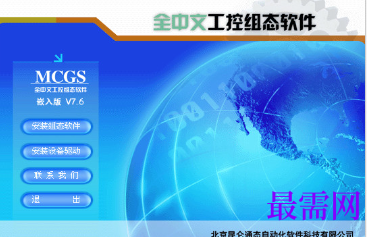

MCGS组态软件 v7.6

MCGS组态软件是一款适用于windows平台，快速构造和生成上位机监控的工具，mcgs组态软件下载集现场采集、数据处理和控制设备等多种功能于一身，为客户提供全方位服务。

软件特色

·免费：超强功能的无限点组态软件免费用

·兼容：7.6软件向下兼容，支持全系列产品，兼容Win7-64位系统

·低耗：应用于嵌入式计算机，仅占16M系统内存

·通讯：支持串口、网口等多种通讯方式，支持MPI直连、PPI187.5K

·驱动：提供了常用800多种设备的驱动

·报表：多种数据存盘方式，多样报表显示形式，满足不同现场需求

·曲线：支持实时、历史、计划等多种曲线形式，同时历史曲线的显示性能提升了10倍

·动画：可实现逼真的动画效果，同时支持JPG、BMP图片，满足对容量和画质的不同需求

·配方：配方名称支持中文，任意读写，支持配方导入导出，在线操作

·下载：支持高速网络在线下载，支持U盘离线更新工程

·安全：可设置工程密码、操作权限密码、运行期限等安全机制

·简化：新增公共窗口，去除双击功能，简化组态流程

·开放：用户可以自己编写驱动程序、应用程序，支持个性化定制，内置打印机功能

·稳定：优化启动属性，内置看门狗，易用，可在各种恶劣环境下长期稳定运行

·功能：提供中断处理，定时扫描可达毫秒级，提供对mcgsTpc串口、内存、端口的访问

·存储：高压缩比的数据压缩方式，保证数据完整性，铁电存储初值，100亿次以上擦写

MCGS组态软件组成

主控窗口：是工程的主窗口或主框架。在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。

设备窗口：是连接和驱动外部设备的工作环境。在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。

用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

实时数据库：是工程各个部分的数据交换与处理中心，它将MCGS工程的各个部分连接成有机的整体。在本窗口内定义不同类型和名称的变量，作为数据采集、处理、输出控制、动画连接及设备驱动的对象。

运行策略：本窗口主要完成工程运行流程的控制。包括编写控制程序（if…then脚本程序），选用各种功能构件，如：数据提取、定时器、配方操作、多媒体输出等。
