浩辰CAD电气计算(电力版)2014V12.0官方安装版

浩辰CAD电气计算(电力版)2014是一款能够智能识别用户所绘画出的相应建筑部件多功能制图工具。通过软件计算实现对整体工程的计算汇总及结果对比。设计师借助软件便于方案的设计、选择、确定、校验及核实。操作简单方便，计算结果准确、快速。

功能说明

1、智能联动的照明及弱电设计

十余种设备布置方式，使设计工作随心所欲;线缆布置方便快捷，图纸绘制一气呵成;采用模糊捕捉技术，毋须准确定位;导线自动追踪设备移动并智能连线，减少改图时的重复劳动;无需赋值直接标注，自动生成设备材料表。弱电设计提供火灾消防探测器计算及布置功能，根据规范要求，按照面积、高度等参数自动判断保护半径，快速大面积布置火灾探测器并生成保护范围，还可以实现三维预览并打印。

2、开放定制、全面兼容、灵活便捷的图层工具

摈弃对建筑接口转换的依赖，智能识别墙线等建筑部件;开创性的线缆识别功能，能自动识别其他软件或CAD平台绘制的线缆;非电气图层智能识别，快速转换，使图纸管理、打印更规范更快捷。

3、专家级图库，五星级管理 ，丰富的图例符号

外部图块智能识别，无需入库即可进行调整、布置，并统计到设备表中;只需将图块拷入一个目录，即可实现批量入库;更新图库一键操作!动态拖动，实时显示布置设备，所见即所得;独到的符号派生技术，一变五。

4、配电室平面设计，实现二三维同步处理

二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计，双排布置，并可以自动生成剖面图;配合浩辰三维协同整体解决方案，考虑各专业的协作、配合。解决各专业间的碰撞干涉问题，使设计项目更加直观、准确。

5、防雷接地三维预览，保护范围快速生成

快速布置避雷针、同步校核被保护物任意高度的保护情况，直观显示保护范围。自动标注BX值，自动生成单根或多根避雷针的防护范围表，自动生成Word格式计算书。生成三维图形动态观察。

6、专业、全面的计算

全新的平均照度计算，可以快速拾取多层建筑图，读取每个房间的面积和高度，批量修改和编辑能同时对多个房间赋值灯具和光源参数。可选现行值或目标值一键计算，快速生成计算书并把结果返回到图中，生成布置效果图。提供负荷计算、短路电流计算等众多的电气计算模块 ，适合多种工程需要;提供了最新的国家标准规范和标准图集。

7、读取平面图自动生成强电系统

强电系统提供多种回路方案，可快速绘制动力及照明系统图、干线系统图、配电箱展开图。平面图和系统图互相关联，自动化设计功能可以读取强电平面中的配电箱及回路信息，自动生成动力及照明系统图。

8、各种设置集中管理，优化结构

全新的图层工具，可以对电气图层进行个性化管理。强电平面、弱电平面、强电系统设置均集成到一个界面中，优化结构，方便设置。桥架可以根据需要自定义桥架用途，不同用途的桥架图层颜色、线型均可分别设置。

9、支持专业建筑设计，功能全面覆盖

浩辰CAD电气还配备基础建筑设计功能，可以实现轴网柱子、墙体、门窗、房间屋顶、楼梯的绘制，实现三维建模。

软件特点

1、权威认证的负荷计算、短路电流计算

2、紧随规范的需求

3、全面、可靠的计算数据源

4、便捷的用户数据库管理

5、一键式的计算书、材料表生成

6、购买专业软件同时解决CAD平台问题，无后顾之忧

7、全方位的售前售后服务

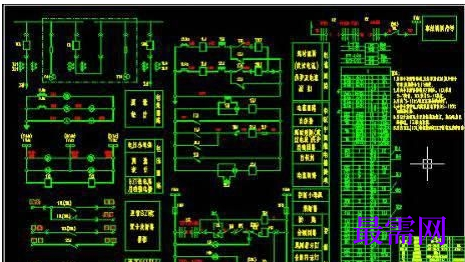

浩辰cad电气怎么画？

1、首先，在绘制原理图之前，我们需要对即将绘制的原理图的形式进行定义。我们依次点击【控制原理图】—【原理图绘制】，然后在弹出的对话框中对原理图进行设置
2、其中，“行布置”和“列布置”两个选项表示原理图横向或纵向布置。“符号个数”指回路中最多设备的个数，在绘制时，程序根据此个数自动设定绘制的回路长度。
3、软件提供的绘制功能可以自动按照设置的参数，准确选点绘制符号和回路，不需要打开捕捉。下面，我们点取绘制命令，命令行会提示
*原理图绘制*=Ylthz
图中已有原理图,是否继续绘制?:
请选择要继续绘制的原理图:
请输入窗口第一点<回车结束>:
请输入窗口第二点：
请选择要绘制的符号<回车结束>:
4、如果在图上已经绘制了原理图，用户想继续绘制或编辑修改该原理图，则可以框选该原理图(可以只选部分)。如果用户想开始画另外的原理图，可以键入【N】，重新选择绘制点。
5、绘制开始时，在图面上会显示红色绘图提示框，表示从此处开始绘制，我们此时也可以任意点取位置，红色提示框可以跟随移动，作为绘图开始点。
6、具体绘制时，我们可以先点击对话框下面的【电源线】按钮，绘制两根电源线。然后改变绘图起始点，点击【短连线】按钮绘制回路，此时可以一边绘制连线，一边点击符号在目前绘图起始点绘制符号。其中，点击【长连线】可以一次绘制整个回路，点击【横线】可以在目前绘图提示框的上部绘制回路连线
